山鋼：基于軸承零部件制造的組織缺陷遺傳性關鍵技術研究與產業化應用
2024-06-27 11:08:16
一、研究的背景與問題
軸承在服役過程中經受著反復應力、熱應力及外部環境的綜合作用，容易出現磨損、疲勞破壞、腐蝕等，導致軸承失效，對軸承鋼生產及軸承加工制造提出了極為嚴苛的要求。
從微觀角度，軸承（鋼）在不同加工階段呈現不同的組織狀態，并且在整個生產加工鏈條各工藝環節具有遺傳性。軸承套圈/滾動體淬火過程過冷奧氏體→馬氏體的生成導致的尺寸變化與熱脹冷縮引起的尺寸變化不協調，導致熱處理后尺寸穩定性差，給用戶加工過程帶來了不便和難度；同時由于淬火后殘留奧氏體含量較高，回火過程雖然分解了部分殘留奧氏體，但最終仍含有5%以上的殘奧，導致軸承套圈服役過程中發生殘奧的分解，破壞零件的尺寸穩定性，影響服役壽命。
從軸承鋼原材料-軸承零部件加工-軸承裝配和服役過程全生產鏈角度對其微觀組織構成和演變進行系統研究，包括基體組織、殘余奧氏體、夾雜物、碳化物等，揭示組織結構演變的前后遺傳性，對微觀組織構成和演變過程進行精確的定量控制，從而提升軸承尺寸穩定性和疲勞壽命，成為軸承行業亟需解決的關鍵問題。
本項目從軸承鋼原材料-軸承零部件加工-軸承裝配和服役過程全生產鏈角度對其微觀組織構成和演變進行系統研究，揭示組織結構演變的遺傳性規律，提出流程工藝精確控制關鍵點，對微觀組織構成進行精準控制，從而提升軸承尺寸穩定性和疲勞壽命。
二、解決問題的思路與技術方案
基于用戶對軸承（鋼）產品加工過程尺寸穩定性、尺寸精度和疲勞性能的綜合要求，從全流程角度對基體組織、殘余奧氏體和碳化物進行精確定量控制，揭示其組織遺傳性規律，實現殘余奧氏體穩定性提升及組織遺傳性的定量控制，明確加工過程微觀相演變（包括球狀碳化物、殘余奧氏體含量與狀態等）與尺寸穩定性和疲勞壽命的關系，提出工藝改進和調控方向，為工業化穩定生產和質量提升提供精確的工藝參數指導，實現全生產鏈微觀相構成和演變的定性/定量控制，促進高品質、高尺寸穩定性、高疲勞壽命軸承產品的研發及產業化。

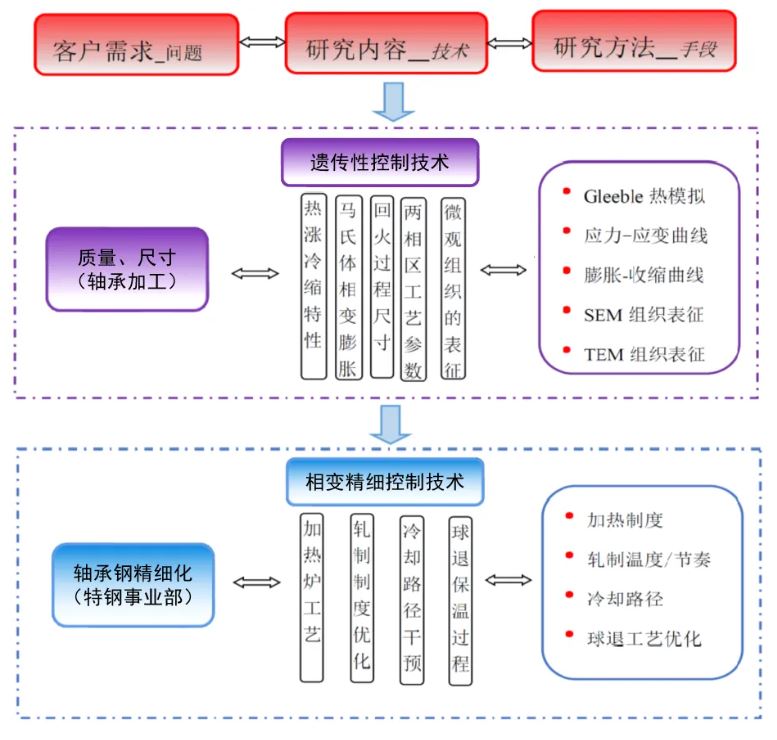

圖1 主要研究?jī)?nèi)容和實施技術路線
三、主要?jiǎng)?chuàng)新性成果
1. 高品質軸承鋼材質控制技術創新。進行了基于用戶應用技術的高品質軸承鋼性能-成分設計；開發了軸承鋼熱加工、球化退火過程的碳化物精細控制技術；構建了連鑄坯-軋材-退火材的組織遺傳性關系，形成了原材料微觀相組織定量精細控制技術。
（1）熱力學平衡相計算及合金元素作用
運用J-Mat pro熱力學軟件，繪制出軸承鋼的相圖。溫度升高至750℃時，基體開始發生奧氏體化，溶碳能力驟增，碳化物開始溶解（圖2）。

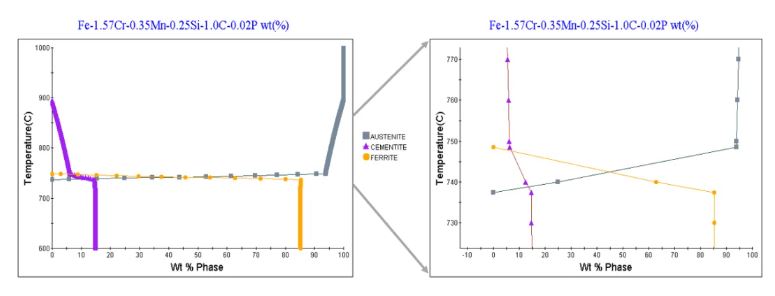

圖 2 不同溫度下軸承鋼的相組成
（2）鑄坯加熱過程微觀相控制
研究解析了不同熱處理溫度時間和不同生產工序下鑄坯微觀組織的變化規律。研究表明，隨保溫時間延長，越多的碳化物溶于基體，同時也捕捉到微觀組織存在不均勻現象；連鑄坯、軋材、退火材對應的碳化物形貌分別為片層滲碳體（片層間距400nm）、片層滲碳體（片層間距246nm）、球狀碳化物（直徑0.5-2.5μm）（圖3），因此生產工藝參數精準調控和合理匹配是軸承鋼微觀相組織定量精細控制的關鍵要素。
圖3 不同生產工序下碳化物形貌對比
2. 高品質軸承零部件控制技術創新�；谖⒂^組織定量控制的軸承零部件尺寸穩定性控制技術。運用微分?jǐn)?shù)值分析方法得出軸承鋼/軸承熱處理加熱過程滲碳體和鐵素體的相轉變?nèi)芙鈹?shù)學模型；得出碳化物的體積分?jǐn)?shù)和直徑隨保溫時間的演變規律，明確了保溫過程碳化物溶解和擴散的微觀機制。
軸承鋼/軸承熱處理加熱過程中任意一個狀態都可看成是一個與時間和溫度有關的函數，應用等溫過程相轉變計算分析的JMAK方程，引入加熱速率對該模型相變動力學參數的影響，建立實驗鋼加熱過程的相轉變動力學模型；基于界面局部平衡理論，利用DICTRA分析軟件，建立兩相區保溫過程碳化物溶解模型。
（1）加熱過程相變和相構成的定量計算和表征
研究測定了加熱奧氏體化過程熱膨脹曲線，繪制出時間-溫度的奧氏體化圖（圖4）。研究表明，當加熱速率不同時，各相的轉變開始溫度不同，相轉變溫度區間有顯著的變化。通過原子層面晶體結構解析模型和數學模型（圖5）完成加熱相變過程定量解析。

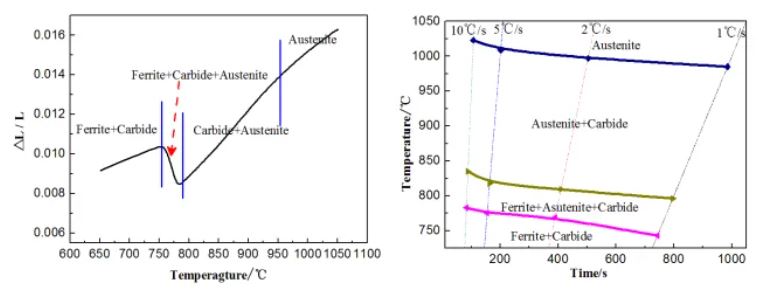

圖 4 加熱奧氏體化過程膨脹曲線、TTA曲線
圖5 加熱過程相變過程定量計算模型
（2）兩相區保溫過程相構成和演變定量表征
基于已有技術成果理論，定量表征保溫過程中相組成的演變規律。研究表明，同一溫度下，隨保溫時間的延長，碳化物比例逐漸降低，且尺寸小的碳化物出現的頻率越來越高；同一保溫時間下，加熱溫度越高，碳化物體積及粒子尺寸越�。▓D6）。

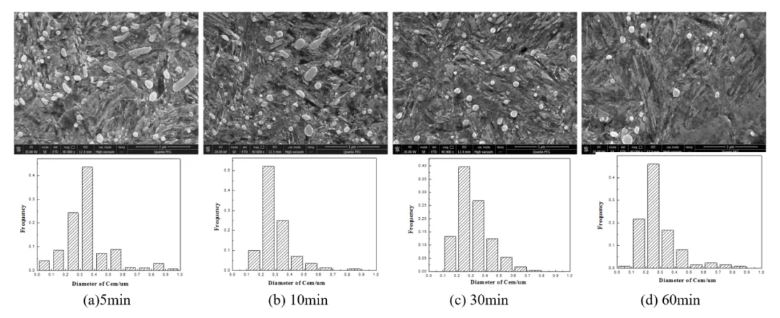

圖6 860℃保溫不同時間后的碳化物顆粒統計分析
為驗證動力學模型計算結果，深入解析碳化物尺寸和體積分?jǐn)?shù)的變化規律，與實際SEM組織統計結果進行比較分析（圖7），計算結果與實際統計結果變化趨勢相一致，具有較高的吻合性。但總體上來講，實際統計數據略低于模型計算結果。840℃、860℃和880℃熱力學平衡狀態時，滲碳體的體積分?jǐn)?shù)分別為3.47%、2.59%和1.41%。840℃保溫時，經過2h的保溫，仍未達到熱力學平衡狀態，而860℃和880℃保溫2h后，滲碳體含量均已達到熱力學平衡狀態值。
圖7 計算值與實測值比較分析
（3）組織構成和精細表征
研究結果表明，GCr15軸承鋼經淬火、回火熱處理，基體馬氏體針之間互不平行，呈一定角度，晶粒大小不均；馬氏體針內存在大量的孿晶亞結構將成為回火過程中碳原子聚集和析出部位（圖8）。

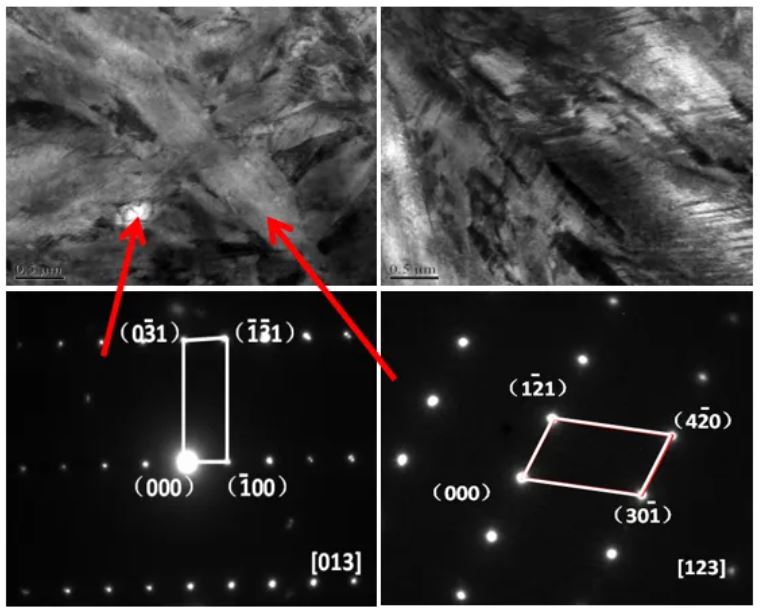

圖8 淬火組織及內部亞結構
馬氏體內部存在高的應變能和界面能，回火處理提高了原子活動能力，使馬氏體內過飽和的C原子擴散，經160℃回火120min，殘留奧氏體含量由6.31%降低至3.84%（圖9）。

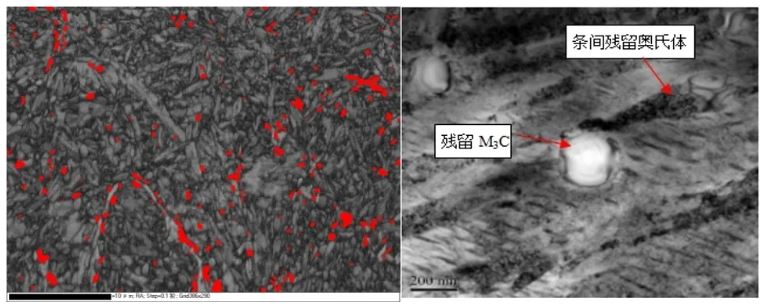

圖9 160℃×120min回火后微觀組織
3. 全流程組織遺傳性控制技術。建立了軸承鋼原材料與軸承零部件的組織遺傳關系，通過改善軸承鋼冶煉-連鑄-控軋控冷工藝，優化軸承加工工藝，形成了軸承鋼生產-軸承加工過程微觀組織遺傳性控制技術、軸承套圈加工和熱處理過程高尺寸穩定性技術。
GCr15鋼經穿管、退火后，細粒狀珠光體組織達到4級，帶狀、網狀均≤1.0級，Ds類夾雜物0.5級，內、外表面脫碳層均≤0.2mm，硬度88HRB~90HRB；冷拔管內、外表面脫碳層均≤0.12mm，硬度92HRB~96HRB；GCr15鋼經鍛造套圈、熱處理后，組織為細小馬氏體＋均勻細小殘留碳化物+少量殘余奧氏體，碳化物尺寸＜0.35μm。

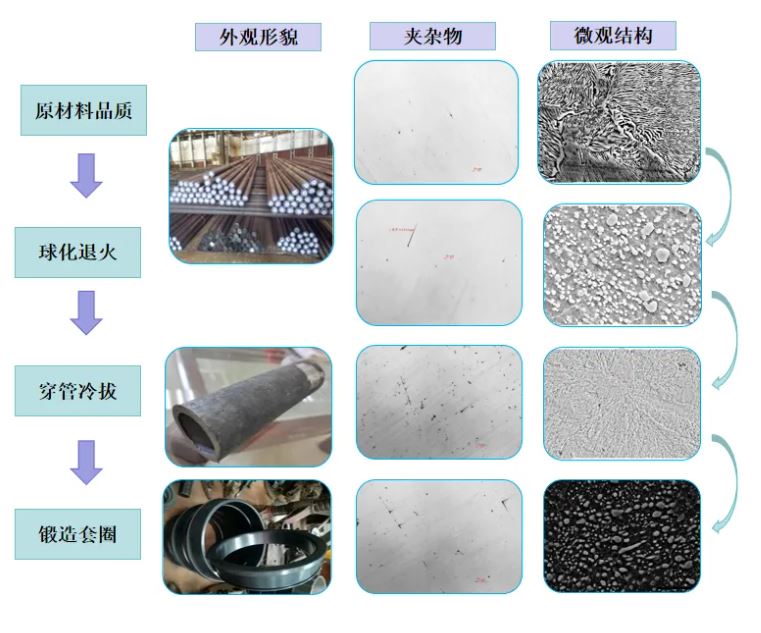

圖10 全流程組織演變
項目研究?jī)?yōu)化了軸承鋼生產、軸承加工工藝技術參數，制定了全流程加工工藝技術規范，實現了高品質、高尺寸穩定性、高疲勞壽命的軸承產品的研發及產業化。
四、應用情況與效果
本項目依托特殊鋼電爐生產線、山東軸承產業基地，聯合山東理工大學、北京科技大學等單位，開展軸承鋼-軸承制造的組織缺陷遺傳關鍵控制技術研究，經過系列突破性的技術創新，建立了軸承鋼原材料與軸承零部件的組織遺傳關系，形成了軸承鋼生產、軸承加工過程微觀組織遺傳性控制技術、軸承套圈加工和熱處理過程高尺寸穩定性技術，實現軸承鋼及軸承產品綜合性能的顯著提升。
通過創新成果的應用，取得了良好效果：（1）軸承鋼原材料實物質量明顯改善，GCr15鑄坯中心碳偏析指數平均值在1.05以下，中心疏松1.0級、一般疏松0.5級、中心偏析0.5級，合格率100%；（2）GCr15鋼材碳化物液析0級、帶狀≤1.0級、網狀≤1.5級，夾雜物級別總和≤3.0級；（3）GCr15套圈退火后獲得4級細粒狀珠光體，帶狀、網狀均≤1.0級，Ds類夾雜物0.5級，軸承滾動體的加工精度、尺寸穩定性大大提高；（4）接觸疲勞壽命L10達到107以上，相關軸承單元制品已應用于工程機械、冶金機械、礦石機械等行業。
2021~2023年，累計新增產值66133.33萬元，新增利稅15704.04萬元，增收（節支）經濟效益1506.96萬元。本項目研究成果及相關技術有效提升了軸承鋼及軸承產品質量和穩定性，經鑒定項目技術達到“國際先進水平”，具有廣闊的推廣應用前景，有著巨大的社會效益，對推動我國軸承行業的高質量發展起到了重要的示范作用。
來源：山東鋼鐵股份有限公司
